구조 및 시스템
다이오드·픽셀·모듈 구조와 제조 공정, PC/리모콘 운용 방식

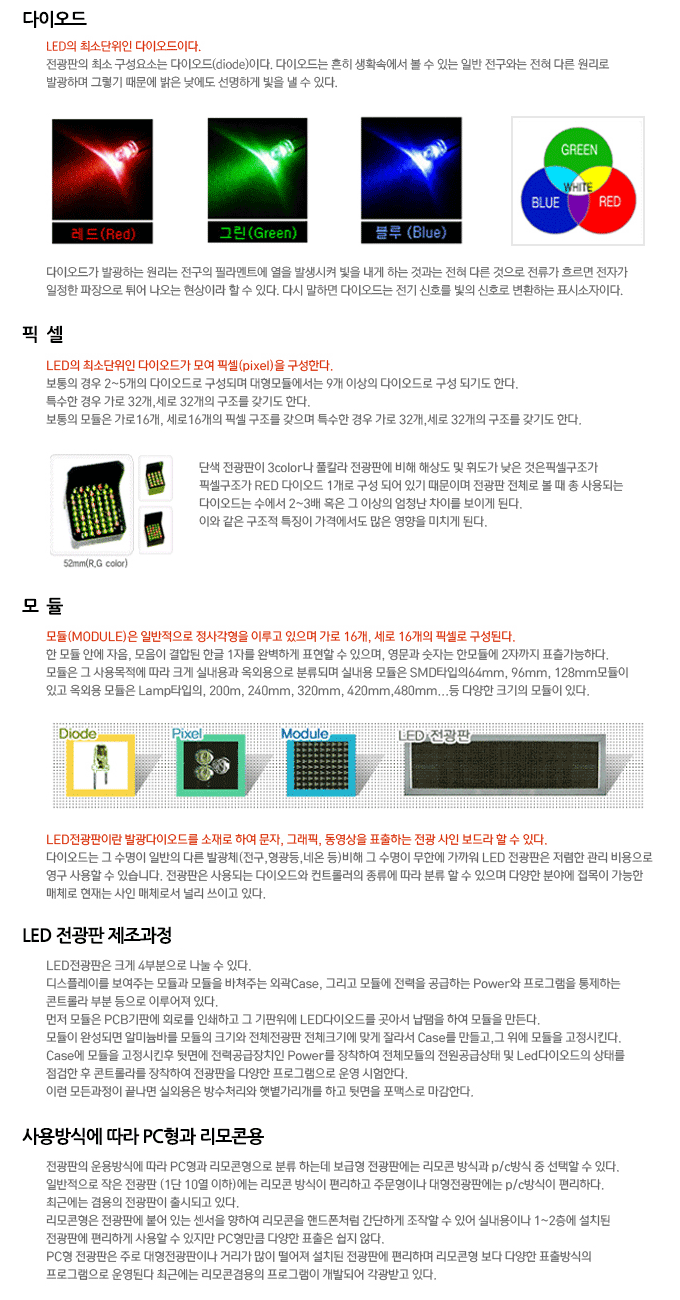

다이오드 · 픽셀 · 모듈
다이오드는 LED의 최소 구성요소이며, 여러 다이오드가 모여 픽셀을 구성합니다. 픽셀이 가로16×세로16개 모여 하나의 모듈을 이룹니다.
단색 전광판이 3color·풀컬러에 비해 해상도·휘도가 낮은 것은 픽셀 구조가 RED 다이오드 1개로만 구성되어 있기 때문입니다.
제조과정
PCB 기판에 회로를 인쇄하고 LED 다이오드를 꽂아 납땜해 모듈을 만든 뒤, 알루미늄바를 재단해 Case를 만들고 모듈을 고정합니다.
Case 뒷면에 전력공급장치인 Power를 장착해 전원공급과 LED 상태를 점검할 수 있는 컨트롤러까지 갖추면 완성됩니다.
PC형과 리모콘용
소형 전광판(1단 10열 이하)은 리모콘 방식이 편리하고, 주문이나 대형 전광판은 PC방식이 편리합니다.
리모콘은 근거리에서 문자를 간편하게 조작할 수 있고, PC형은 다양한 표출 방식과 프로그램 운영이 가능해 거리가 먼 대형 전광판에 적합합니다.
