램프 및 모듈

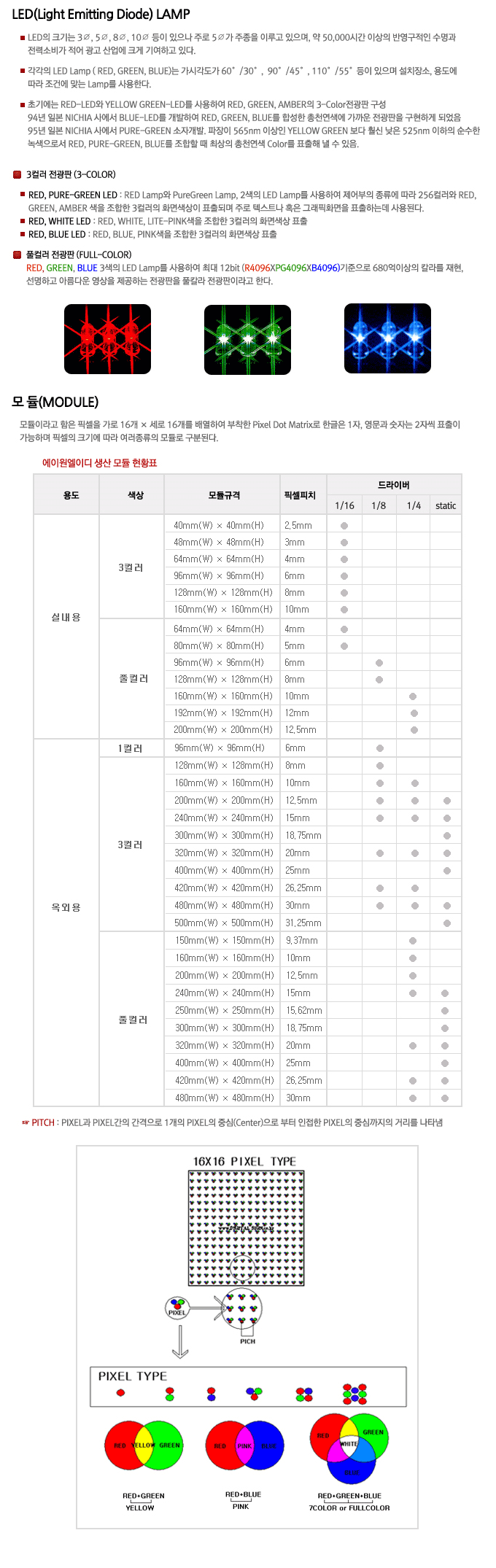

LED 램프 종류(단색/3색/풀컬러)와 실내·실외 모듈 규격표
LED Lamp
LED 크기는 3∅, 5∅, 8∅, 10∅ 등이 있으며 주로 5∅가 주종. 가시각도는 60°/90°/110°/55° 등으로 설치 장소·용도에 따라 선택합니다.
3-Color 전광판은 RED+YELLOW GREEN LED 조합, 풀컬러 전광판은 RED·GREEN·BLUE 3색 LED로 최대 12bit(약 680억 색) 이상의 컬러를 재현합니다.
모듈 규격 (요약)
실내용: 3컬러/줄컬러 모듈이 40mm~200mm 범위, 드라이버는 1/16·1/8·1/4 방식
옥외용: 1컬러/3컬러/줄컬러 모듈이 96mm~500mm 범위로 다양하며 드라이버 방식은 모듈 규격에 따라 달라집니다.
PITCH는 픽셀 간 간격으로, 인접 픽셀 중심 간 거리를 의미합니다.
실내용 모듈 적용 예
지하철역사 지하도 천정에 부착된 양면형 광고용 전광판은 128mm 모듈을 사용합니다. 전철역 구내 플랫폼 천정에 설치되어 "이번 열차는 일산행" 등을 알리는 열차 정보표시 전광판은 96mm 실내용을, 전철 객차 안에 설치되어 "다음 정차역은 시청" 등을 알리는 정보표시 전광판은 64mm 실내용 모듈을 주로 사용합니다.
지하역이 아닌 지상 전철역의 전광판 모듈은 준옥외용으로 제작합니다(예: 영등포역).
옥외용 모듈 구조와 적용 예
옥외용 모듈은 LED PIXEL 단위마다 햇빛 차단 CAP이 부착되어 있고, 전체를 실리콘 몰딩 처리해 방수됩니다.
뉴스 속보판, 교통정보판, 환경정보판 등 주로 대형 전광판에 사용해 왔으며, 최근에는 간판에 접목해 사인 매체로도 활용됩니다. 규격은 200mm, 240mm, 320mm 등 구동 드라이브 일체형이 있고, 500mm~1000mm 모듈은 PIXEL을 조립해 제작합니다.
