LED전광판 개요
LED의 원리와 모듈 구성 기초

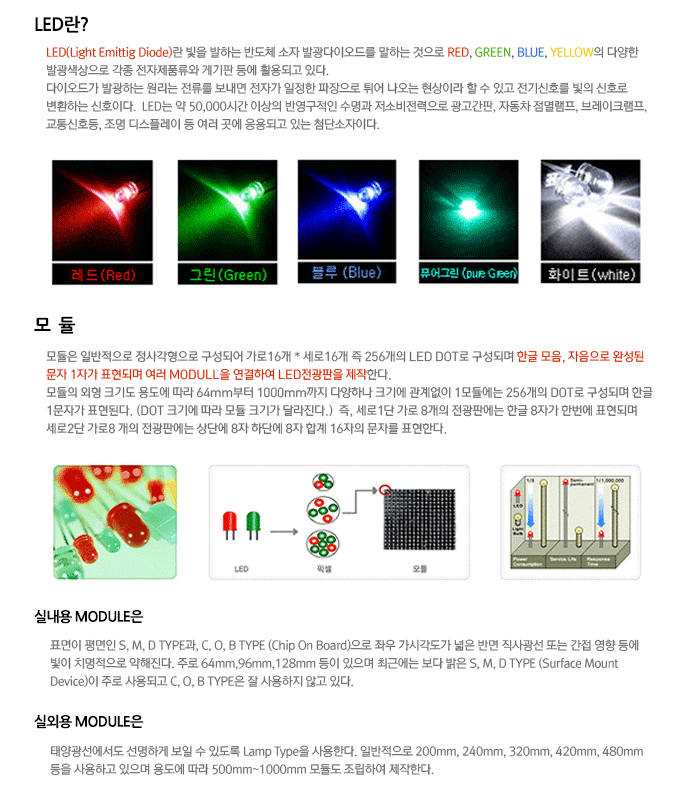

LED란?
LED(Light Emitting Diode)는 빛을 발하는 반도체 소자로 RED, GREEN, BLUE, YELLOW 등 다양한 발광색으로 각종 전자제품과 게시물에 활용됩니다.
전류를 흘려보내면 전자가 일정한 파장으로 튀는 현상으로 발광하며, 전기신호를 빛의 신호로 변환하는 소자입니다. 약 50,000시간 이상의 반영구적 수명과 저소비전력이 특징입니다.
LED 픽셀과 색상 표현
픽셀은 전광판 화면을 구성하는 최소 표시 단위입니다. 옥외 대형 전광판은 여러 개의 LED를 원형 또는 사각 하우징에 조립하고 방수 처리한 픽셀을 사용합니다.
- 단색: 적색 또는 녹색 등 한 가지 LED 색상으로 문자와 기호를 표현
- 3색: 적색과 녹색을 개별·동시 점등해 적색·녹색·황색을 표현
- 풀컬러: 적색·녹색·청색의 밝기를 제어해 사진과 동영상을 자연스럽게 표현
모듈
모듈은 일반적으로 가로16개 × 세로16개, 즉 256개의 LED DOT로 구성되며 한글 1자를 표현합니다. 모듈의 외형 크기는 64mm부터 1000mm까지 다양하나 DOT 구성 수는 동일합니다.
실내용 모듈은 S,M,D TYPE·C,O,B TYPE으로 64mm/96mm/128mm가 주로 쓰이고, 실외용은 Lamp Type으로 200mm~1000mm까지 조립됩니다.
설치 거리와 용도에 따라 픽셀 피치와 모듈 크기를 결정합니다. 실내용은 작은 피치와 넓은 시야각을, 옥외용은 높은 휘도와 방수 성능을 우선해 설계합니다.
